了解 Clang AST
Clang 作为 世界上最好的编译器前端(可能没有之一),散发着独特的令人着迷的魅力,让人无法抗拒想去更多地了解它。
通过本文,你大概能知道:
- 什么是 Clang AST
- Clang AST 有那些东西
- 怎么搭建 LLVM/Clang开发环境
- 站在巨人的肩膀上(通过 Clang提供的功能编写一个小工具)
跟随本文的教程,你可能需要以下的基础准备:
- 有基本的 C/C++编程基础
- 直接或间接地使用过 Clang,看得懂一些命令行参数是干什么的
- 有一点抽象编程的思考能力
什么是 Clang AST
大家都知道 AST(Abstract Syntax Tree)是编译前端执行过程中必不可少的中间产物,你写的代码被编译器前端翻译成了一种抽象的,可用有限的语言描述的树状结构的东西。
Clang AST也没有脱离这个本质,但它跟其他编译器所生成的 AST相比多了很多非常有用的东西,这些东西可以让 Clang AST表现得就像普通的 C++代码变量,让操作 AST和从 AST获取信息非常变得非常容易。
不过在深入了解 Clang AST前,我们适当补充一些 AST相关的知识:如何用 AST来表示代码?
代码的抽象表示
代码的量和编写形式是无限的,但是 AST所能表示形式是有限的,如何用有限的形式表示无限的代码?这是一个问题。所以我们需要用一种抽象的形式来表示代码。
为了找个比较简单的研究案例,这里贡献一下拙作 enginx关于语法抽象代码的一个例子:
1 | typedef enum { |
在 enginx中,我把所有的用于表示数据的类型都归纳为一个类型:ENGINX_VALUE_TYPE,这是一种简单的抽象,这样我们在语法分析的时候,只要遇到基础数据类型,我们都可以将它归纳到这里。
同样地,Clang的 AST中,类型的表示就是 Type,具体到某个语言的类型时便可以派生出 PointerType(指针类型)、ObjCObjectType(objc对象类型)、BuiltinType(内置基础数据类型)这些表示。

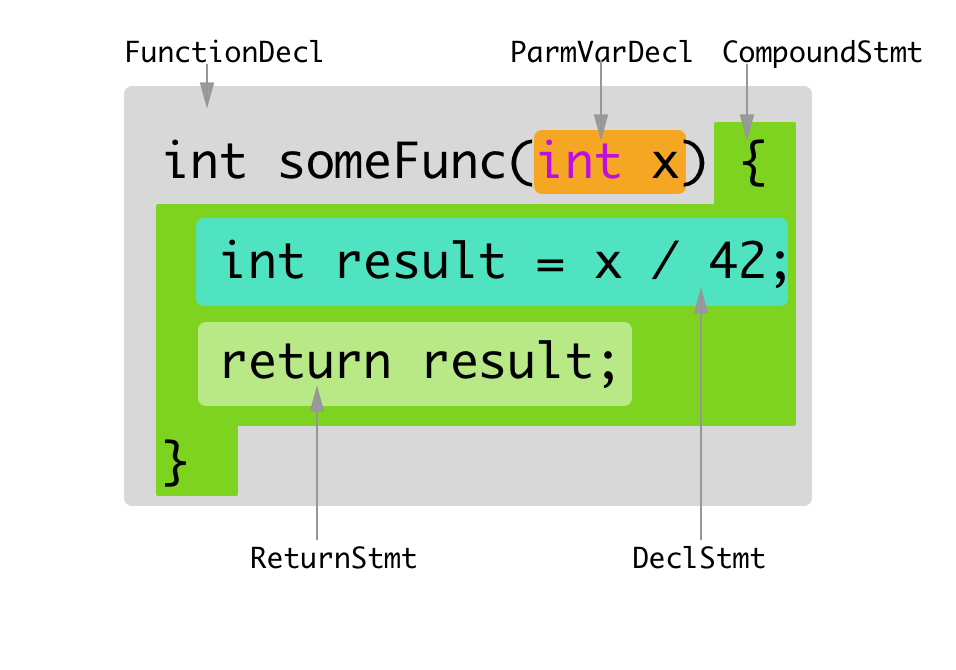

在 Clang的定义中,编程语言中无外乎包含三个东西:Type(类型),Decl(声明),Stmt(陈述),通过这三者的联结、重复或选择(alternative)就能构成一门编程语言。举个例子,下图的一段代码:
FunctionDecl、ParmVarDecl 都是基于 Decl派生的类,CompoundStmt、ReturnStmt、DeclStmt都是基于 Stmt派生的类。)
从上图中可以看到,一个FunctionDecl(函数的实现)由一个 ParmVarDecl联结 CompoundStmt组成。而这个函数的 CompoundStmt 由 DeclStmt和 ReturnStmt联结组成。如果我们继续深挖一层的话,还可以发现这段代码的ParmVarDecl由 BuiltinType和一个标识符字面量联结组成。
很明显一门编程语言中还有很多其他形态,我们都可以用这种方式描述出来。所以说从抽象的角度看,拥有无限种形态的编程语言便可以用有限的形式来表示。
AST的结构
毫无疑问,实际的代码产生的 AST结构肯定非常复杂,我们可以先管中窥豹一哈。先写一个最简单的 C代码文件:
1 | // test.c |
然后,使用 Clang自带的 ast dump插件查看这端 C代码由 Clang分析产生的 AST:
1 | clang -Xclang -ast-dump -fsyntax-only test.c |

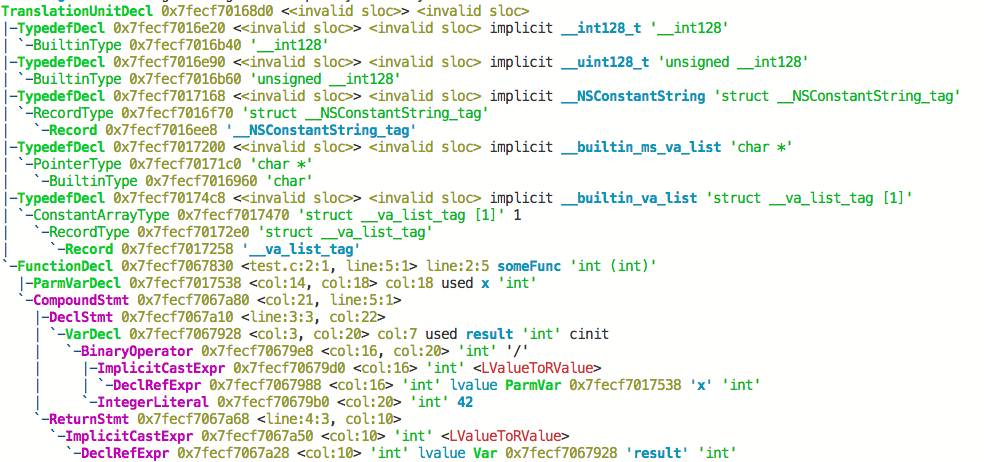

结果如图所示:
可以看到, Clang AST的最顶层结构叫做 TranslationUnit,我们管它叫做“编译单元”。它的子节点前面跟了很多个 TypedefDecl,这些都是 Clang的内置定义,可以先不用管。然后我们碰到了 FunctionDecl,整体结构和我们上文例举的图基本一致,但是它的层次要更丰富一点,原理一致就不赘述了。
不过,我们从 Clang AST dump中可以看到每一个语法节点包含的信息还是比较多的,比如 FunctionDecl在 AST的内存地址是 0x7fecf7017538,它处于 <test.c:2:1, line:5:1> 的位置。这些信息有什么用?这正是我们接下来要讨论的 Clang AST的不同之处。
Clang AST的作用
如果你阅读过拙作 enginx的 AST源码,你会发现 enginx 的 AST还是 too young too simple的,甚至寻找一个节点都需要遍历整个树,每个节点所携带的信息仅仅只有语义而已,所以 enginx只能基于 AST解释运行,做不了更多其他的事。
我们从上文的 ast dump就能看到 Clang AST每个语法节点包含的信息是很丰富的,其实它的丰富程度远超过想象,所以我们在拿到 Clang AST的时候,用起来不会像 enginx的 AST那样捉襟见肘。
Clang AST 除了拥有像普通的编译器编译意义上的作用,其实更多地给普通开发者带来了参与到编译流程的能力,我们接下来通过一个简单示例展示如何使用 Clang AST的 API。
搭建 LLVM/Clang开发环境
网络上关于 LLVM/Clang开发环境的实践比较少,我们可以按照官方的一些文档顺藤摸瓜着去做:
- checkout 最新的 LLVM release分支
- 把 clang checkout 到 llvm/tools/clang 目录
- checkout clang-tools-extra 到 llvm/tools/extra目录
- checkout compiler-rt 到 llvm/tools/compiler-rt 目录
- 创建 build目录
- 如果习惯使用 cmake,使用命令 cmake /path/to/llvm
- 如果习惯使用 Xcode,使用命令 cmake -G Xcode /path/to/llvm
示例: 基于符号的定义查找
首先解释一下什么是基于符号的定义查找:我们在 IDE中查找一个类的定义时基本上都是基于符号的查找(或者混合文字匹配),这和普通的文字编辑器的匹配是不同的。比如你在 Xcode中点击跳转到一个类的定义,这很显然是基于符号分析实现的,IDE不会仅仅简单地通过文字匹配,假如通过文字匹配,很容易跳转到注释或某一处非常近似的语句中。
很显然,要实现符号的查找和定位,我们需要借助于语义分析来实现。假如 enginx(或者任何一个简单的其他拥有 AST结构的程序)需要实现编辑器这样一个辅助功能,查找一个符号显然只能通过不断地遍历 AST实现,效率很低,但好在 enginx AST的结构非常简单,遍历的开销并不高。但是这样的问题照搬到 C、C++、Objective-C和 Swift这些用于构建庞大应用,动辄数十万行量级的代码程序上,重复遍历的效率就无法令人接受了。
为此 Clang AST 封装了非常多、非常强大的 API可供我们使用,我们可以借助这些 API实现这次的示例: 从 C++代码中 查找一个指定名称为 Demo的 Class,给出具体位置。
示例代码:
1 | namespace ClangTutorial { |
创建工程
在 llvm/tools/clang/examples
创建 FindNamedClass文件夹,在 llvm/tools/clang/examples/CMakeLists.txt
最后添加一行:
1 | add_subdirectory(FindNamedClass) |
在 FindNamedClass文件夹添加 main.cpp文件,并添加 CMakeLists.txt文件,修改内容如下:
1 | add_clang_executable(findNamedClass main.cpp) |
至此,我们工程文件创建好了,接下来可以正式写代码了。在写之前,需要到你的 build目录再 cmake一遍,确保配置到最新了。
Clang Tools
好吧,到这时候我们又引入了一个概念叫 Clang Tools。从上面的 CMake配置来看,我们这次要写的示例代码其实是一个独立运行的命令行程序,使用了 libclangTooling这个库。所以,Clang Tools就是通过 Clang提供的函数库实现的独立运行的工具。同样类型的 Clang Tools还有 clang-check、clang-fixit、clang-format这些大名鼎鼎的工具。
RecursiveASTVisitor
在要动手写代码前,我们需要了解一下 Clang的库提供的这样一个封装。在拿到 Clang提供的 AST时,其顶层结构肯定是一个“编译单元”,去查找某个节点我们可以进行遍历,但也可以使用 Clang封装好的访问算法,这个算法的封装就是RecursiveASTVisitor。 我们继承这个类,并且实现其中的 VisitCXXRecordDecl,那么这个方法就会在访问 CXXRecordDecl类型的节点上触发。(CXXRecordDecl 类型用于表示 C++ class/union/struct)
1 | class FindNamedClassVisitor : public RecursiveASTVisitor<FindNamedClassVisitor> { |
FrontendAction和 ASTConsumer
前面我们已经实现了 RecursiveASTVisitor, 按道理已经可以实现基于 Clang AST查找符号的核心逻辑了,但是很明显我们需要一个入口,这个入口需要定义我们如何通过一个编译实例(compiler instance)获得整个 AST以及如何进行 AST的访问。
FrontendAction就是一个与编译实例打交道的东西,词法分析、语法分析等过程都被编译实例隐藏了,编译实例会触发 FrontendAction定义好的一些方法,并且把编译过程中的详细信息告诉它,比如编译了哪个文件、编译参数等。而 ASTConsumer其实是 FrontendAction的一个子过程产物,在 ASTConsumer中我们便可以拿到整个“编译单元”,调用前面的 Visitor进行访问和查找。
1 | class FindNamedClassConsumer : public clang::ASTConsumer { |
main函数
为了简化问题,我们直接调用 clangTooling的 runToolOnCode方法,传入代码字符串即开始解析。
1 | int main(int argc, char **argv) { |
然后我们进行编译和测试
1 | ./findNameClass "namespace ClangTutorial { class Demo {}; }" |

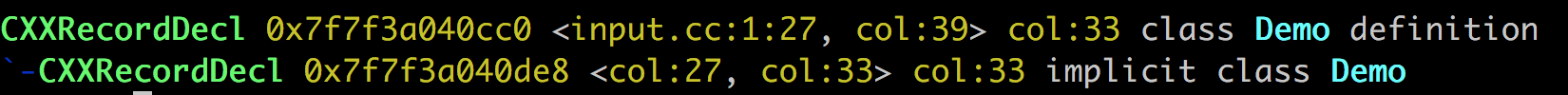

如图所示
我们已经能实现查找到指定的符号定义并 dump出来了,但是还没想到如何具体地获取它的位置等信息,要解决这个问题我们需要再引入一个概念。
ASTContext
在前面的代码里面,我们偷偷地用了 ASTContext却没有介绍它。ASTContext其实就是编译实例保存所有 AST信息的一种结构,它主要包括编译期间的符号表和 AST原始形式。我们也是直接从 ASTContext里面获取到了整个 “编译单元”。
有了符号表,我们便可以获取到符号在 AST中的原始定义,不过 Clang的 API已经隐式地帮我们做了这件事:
1 | if (Declaration->getQualifiedNameAsString() == "ClangTutorial::Demo") { |
只要通过上面代码中几个简单的 API和对象封装,我们便获得了符号定义的原始位置,我们再编译运行一遍,就获得了结果:
1 | Found declaration at 1:27 |
通过 Clang AST API,其实除了获取符号定义在源文件的位置,我们还可以获取方法的调用关系、类型定义以及源代码内容等,非常强大。
写在后面
LLVM在设计之初就被设计为一系列库,Clang也是如此。通过这一系列库,开发者可以实现各种各样强大的功能,玩转编程语言。本文的 Clang AST只涉及 Clang的若干库中的一两个,更多更强大的功能可以访问 Clang官方文档查看。
本文参考了以下文章或网站:
- Clang 6 documentation/Introduction to the Clang AST
- Clang doc
- Clang 6 documentation/How to write RecursiveASTVisitor based ASTFrontendActions
推荐书籍:
- 《自制编程语言》前桥和弥 著
- 《Modern Compiler Implementation in C》 (美)安佩尔 著
- 《Compiler》 Alfred V.Aho等 著
- 《Getting Started with LLVM Core Libraries》Bruno Cardoso Lopes / Rafael Auler 著
附文中示例完整代码:
1 |
|
